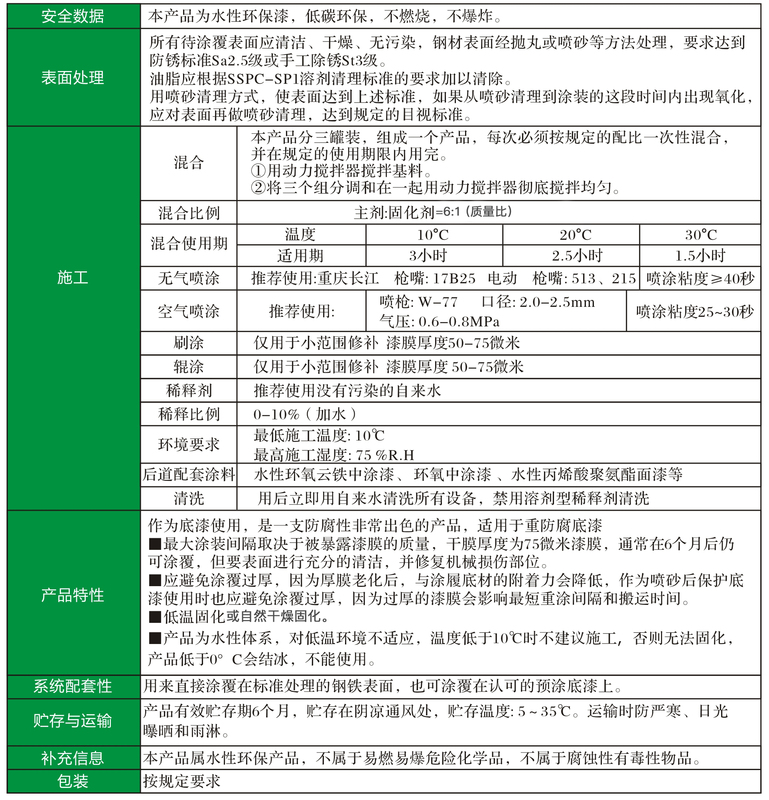

产品说明

　　　双组份水性环境氢富锌水漆，包括I型、II型、I型三种产品(锌粉含量分别为30%、50%、 70%)。

产品特性

　　　干燥速度快;涂膜具有优异的物理机械性能、优异的硬度、附着力;常温固化、适用期长:较好的耐盐雾性;良好的耐冲击性、良好的耐水、耐油性。配套使用水性环氧中涂漆及水性丙烯酸聚氨酯面漆。

应用领域

　　适用于各种重防腐领域的金属底涂，适用于大型钢结构、桥梁、船舶、塔机、塔架、石油储蓄罐、货车货叉、起重吊臂等钢铁构件的防锈和防腐。

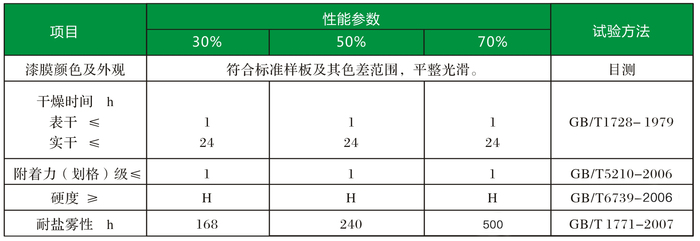

颜色　　 　 　　　　灰色

　　　　　　　　 光泽 　　 　 　　　 亚光

　　　　　 　　　体积固含　　 　 　　≧60%

　　　　　 　　　典型厚度　　 　 　　湿膜厚度：75~113微米，相当于干膜厚度：50~75微米　 　　

　 　　 　　理论涂布率　　 　 　按上述数据条件下13.2~8.8cb㎡/L；181~271kg/㎡

实际涂布率 　　　 考虑适当的损耗系数

　 　　涂覆方法　　 　 　　无气喷涂、刷涂、空气喷涂

　 　可按工艺要求采取烘烤工艺，流平室的温湿度与空气流通性对漆膜的干燥性也有明显的影响，可采取措施降低其湿度、提高温度、增加通风，以加速漆膜水分的初期挥发，并使流平时间不少于15分钟，60~80°C烘干时间不少于40~60分钟。

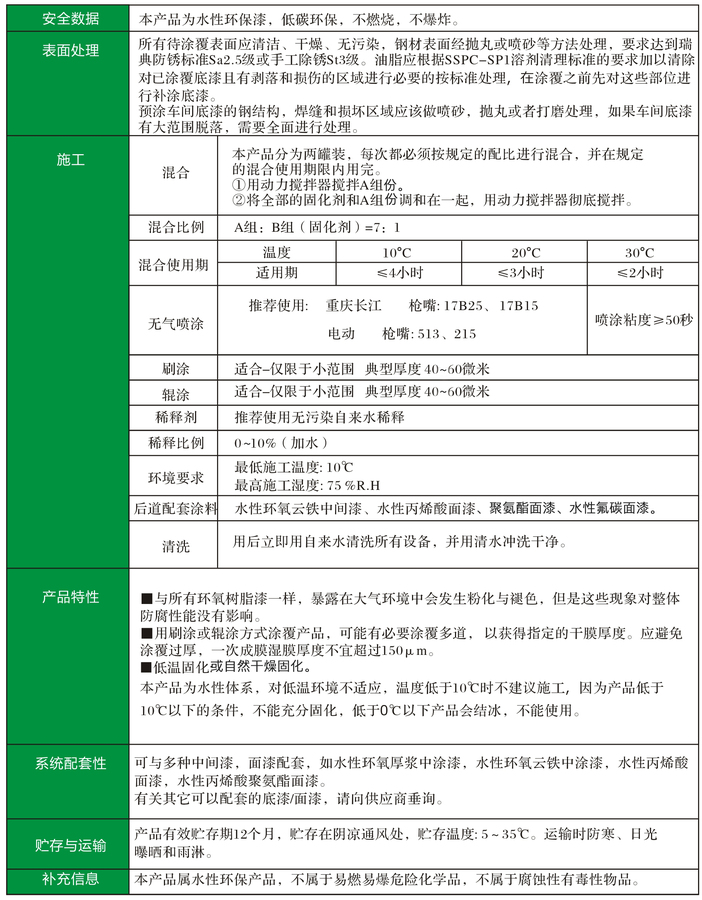

产品说明

　 　双组份水性环氧底漆。

产品特性

　 　较高的耐盐雾性能，优良的防腐性能，优良的耐油、耐水、耐盐水、耐溶剂性能;漆膜坚韧致密，与底材有良好的附着力。漆膜厚度在85微米以上，防腐性更佳。

应用领域

　 　适用于各种重防腐领域的金属底涂，适用于大型钢结构、桥梁、船舶、塔机、塔架、石油储蓄罐、货车货叉、起重吊臂等钢铁构件的防锈和防腐。

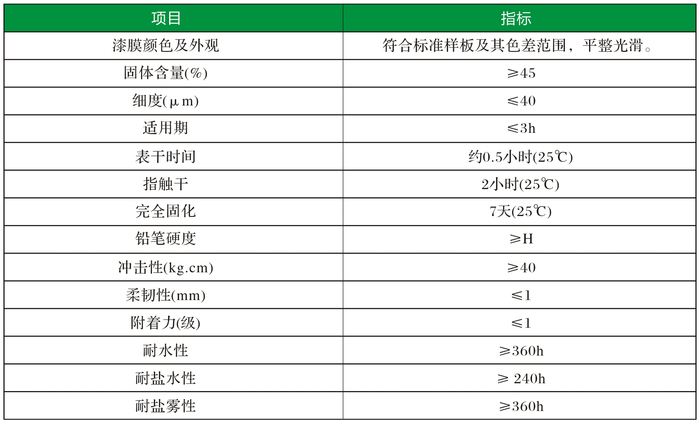

主色　　　　　　　　铁红/灰色/黑

　 　　　　　　　 光泽　　　　　 　　 亚光

　 　　　　　　　 质量固含 　　　　≥45%

　 　　　　 　　　 典型厚度 　　　　干膜(40~60)微米

　 　　　　　　　 理论涂布率 　　　　 7~8m/kg(一遍)

　　　　　 　　　实际涂布率 　　　考虑适当的损耗系数

　 　　　 　　　　涂覆方法 　 　　　无气喷涂、有气喷涂、刷涂、辊涂

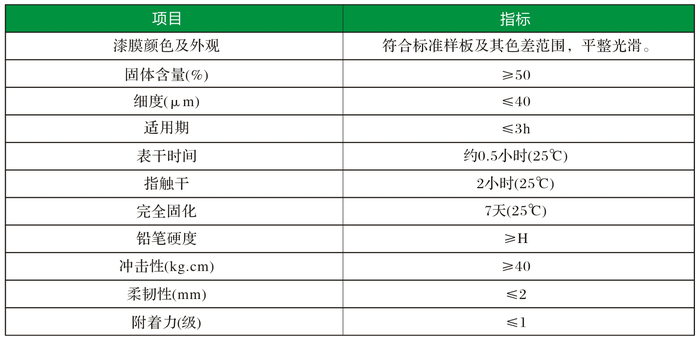

产品说明　

　 　双组份水性环氧云铁中间漆。

产品特性

　 　较高的耐盐雾性能,优良的防腐性能，漆膜坚韧致密，与底漆有良好的附着力;产品具有较高的封闭性，可有效阻挡外来介质对涂层的渗透;一次成膜可达80~120微米。适合做为中间漆使用。

应用领域

　 　适用于各种重防腐领域的金属涂装，适用于大型钢结构、桥梁、船舶、塔机、塔架、石油储蓄罐、货车货叉、起重吊臂等钢铁构件的防锈和防腐。

颜色　　　　　 　 　 灰色

　 　　　　 　　　光泽 　　　　 亚光

　 　　　　　 　　质量固含 　　 　≥ 50%

　 　　　　　　 　典型厚度 　 　　干膜厚度(80~120)微米

　 　　理论涂布率 按上述数据条件下5~ 6m²/kg(二遍)

　 　　　　　　　　实际涂布率 　 　 考虑适当的损耗系数

　 　　　　　　 　涂装方式 　　　　无气喷涂

可按工艺要求采取烘烤工艺，流平室的温湿度与空气流通性对漆膜的干燥性也有明显的影响，可采取措施降低其湿度、提高温度、增加通风，以加速漆膜水分的初期挥发，并使流平时间不少于15分钟，60~80°C烘千时间不少于40~60分钟。

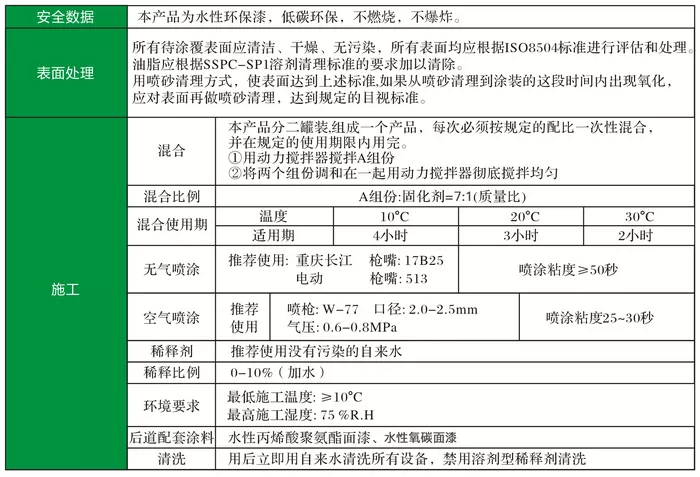

■使用前先充分搅拌均匀;

■采用高压无气喷涂方法施工，根据环境温度不同可加0~10%水;

■涂装前除去 底漆上粉尘等杂物。

■每道重涂时间大于12小时以上，具体视温度和湿度情况而定。

①施工温度>10°C,湿度<75%，并保持良好的通风和防尘处理;

②严禁与其它涂料及有机溶剂混合;

③施工完毕，所有器具用清水冲洗即可。

　贮存：贮存在阴凉通风处，贮存温度5~35°C。
